Ürüne Genel Bakış

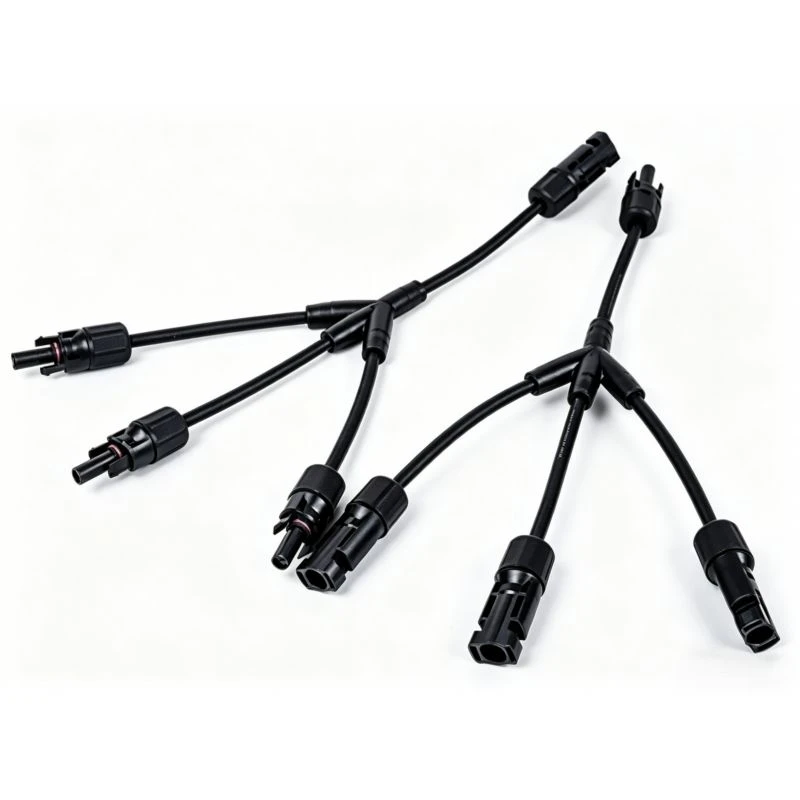

MC4 Y Branş Konektörü 3 - 1, üç paralel PV dizisini tek bir çıkışta birleştirir; bu, Y branşman ailesinin orta-aralık seçeneğidir. 2'ye 1 dallanmanın basitliği ile 4'e 1 dallanmanın kapasitesi arasında yer alan paralel bağlantı yoğunluğunu yönetir ve üç dizinin ortak bir yönelimi paylaştığı ve invertöre veya birleştiriciye ulaşmadan önce birleşmesi gereken sistemlere hizmet eder. Tüm Y branşman konnektörleri gibi, küçük bir birleştirme kutusunu tek bir yalıtımlı bileşenle değiştirir. Ancak üç girişte, yalnızca birleştirici muhafazasını değil aynı zamanda üç set giriş terminalini, montaj donanımını ve ilgili işçiliği de ortadan kaldırarak daha anlamlı BOS tasarrufları sağlamaya başlar.
Özellikler
|
Parametre |
Şartname |
|
Bağlayıcı Türü |
MC4 Y şubesi, 3'ten 1'e |
|
Yapılandırma |
3 giriş → 1 çıkış |
|
Nominal Gerilim |
1000VAC/1500VDC |
|
Şube Başına Anma Akımı |
30A |
|
Toplam Çıkış Akımı |
90A (birleşik) |
|
İletişim Malzemesi |
Bakır alaşımı, kalay kaplı |
|
Muhafaza Malzemesi |
UV'ye-dayanıklı PPO |
|
Koruma Derecesi |
IP67 |
|
Sıcaklık Aralığı |
-40 derece -85 derece |
|
Kablo Uyumluluğu |
2,5–6 mm² |
Temel Kullanımlar
Üç-Dize Paralel Kombinasyonu
Doğrudan uygulama. Üç dizi eşleşen modülün tek bir devrede birleştirilmesi gerektiğinde, 3'e 1 Y kolu paralel bağlantıyı kompakt, yalıtılmış bir pakette gerçekleştirir. Birleştirme kutusu yok, terminal bloğu yok, ek muhafaza yok.
Orta Sistemlerde Birleştirici Kutu Redüksiyonu
Üç diziden oluşan birden fazla gruba sahip ticari sistemlerde, her grubun birleştirici kutusunun 3 ila 1 Y dal konnektörüyle değiştirilmesi ekipman sayısını, montaj noktalarını ve kurulum işçiliğini azaltır. Tasarruflar sistem genelinde katlanarak artar.
Uygulama Senaryoları
Orta Ticari Çatı Sistemleri
30-60 panelli ticari çatılar genellikle MPPT girişi başına üç dizili gruplara ayrılır. Her gruptaki 3 ila 1 Y dal konnektörü, çatı üstü birleştirme kutularına olan ihtiyacı ortadan kaldırır, kurulumu daha temiz tutar ve montaj ve hava koşullarına dayanıklılık gerektiren bileşenlerin sayısını azaltır.
Gruplandırılmış Dizelere Sahip Yere-Montajlı Diziler
İzleyici sıralarının veya sabit-eğimli bölümlerin doğal olarak üç-dizi kümesi halinde gruplandırıldığı yere-monteli sistemlerde, 3 ila 1 Y dalı, alan-düzeyinde bir kombinasyon noktası sağlar. Birleşik çıkış daha sonra sistem mimarisine bağlı olarak merkezi bir birleştiriciye veya doğrudan invertöre gider.
Seçim Kılavuzu
Üç eşleşen dizinin birleştirilmesi gerektiğinde ve toplam çıkış akımı konnektör değeri dahilinde kaldığında 3 ila 1 Y dalını kullanın. Her üç dizi de modül sayısı, yönlendirme ve eğim açısı açısından aynı olmalıdır.
Yalnızca iki dizinin birleştirilmesi gerekiyorsa 2'ye 1 modeli yeterlidir. Dört dize için 4'e 1 değişkenini kullanın.
Kurulum İpuçları
- Y branşman konnektörünü doğal su drenajına izin verecek bir konuma monte edin, branşman noktasının yukarıya baktığı ve kablo giriş contalarının etrafında su toplayabileceği yönlerden kaçının.
- Rüzgârın- neden olduğu hareketi ve kablo bağlantılarının zorlanmasını önlemek için konektör gövdesini rafa veya kablo tepsisine UV-dirençli kablo bağlarıyla sabitleyin.
- Konektörleri eşleştirmeden önce üç giriş dizisinin tamamının benzer voltaj ürettiğini doğrulayın; paralel diziler arasında önemli bir voltaj uyumsuzluğu, bir kablolama hatası veya gölgeleme sorunu olduğunu gösterir.
