SINELINK.

AC GÜÇ KABLOLARI / YJV23

ALÇAK GERİLİM • BEŞ ÇEKİRDEKLİ (3C+2) • ZIRHLI

Modeli: YJV23

Bakır iletkenler, XLPE yalıtım ve galvanizli çelik tel zırh, düşük-alçak gerilim AC dağıtımı için beş-damarlı bir kabloda birleştirilir. Mekanik dayanıklılığın önemli olduğu projeler için koruyucu bir yapı.

0,6/1(1,2)kV

Nominal gerilim

3C + 2

Beş-çekirdek yapılandırması

Sınıf 2

Bükülü, sıkıştırılmış bakır

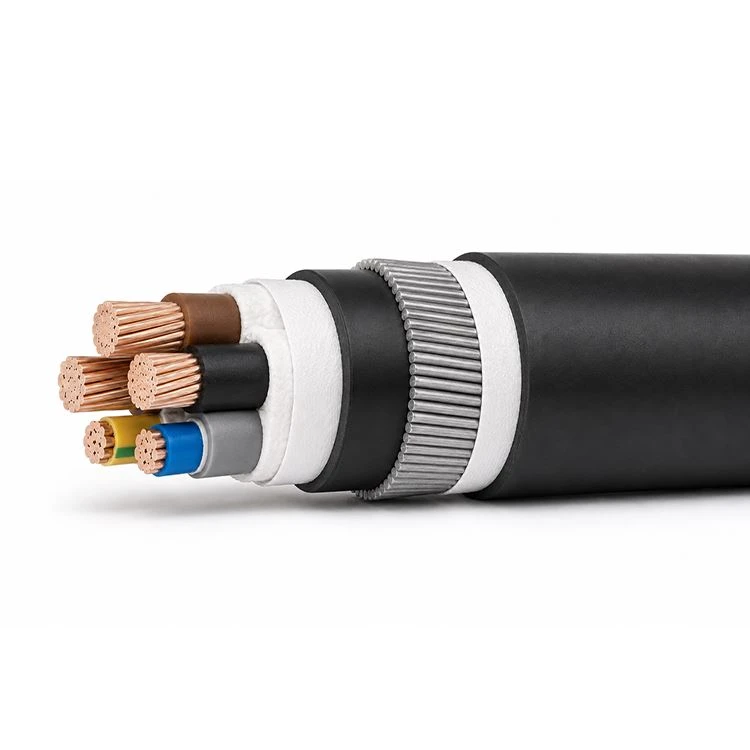

01 Kablo Yapımı

01 / Bakır iletken

Sınıf 2 çok telli ve sıkıştırılmış bakır.

02 / XLPE izolasyon

Her iletkenin etrafında XLPE izolasyonu.

03 / Siyah PVC kılıf

Zırhlı aksamın üzerinde siyah PVC dış kaplama.

Çekirdekleri-higroskopik olmayan dolgu maddesi ve-dokunmamış bağlayıcı bant düzenler. Siyah PVC iç kılıf, çekirdek düzeneğini galvanizli çelik tel zırhtan ayırır; bağlayıcı bant ve siyah PVC dış kılıf kabloyu tamamlar.

Kablo Zırhı Neden Önemlidir?

Galvanizli çelik teller, yalıtımlı çekirdek düzeneğinin etrafında mekanik bir koruma katmanı oluşturur. Zırh, kullanım ve servis sırasındaki fiziksel hasara karşı direnmeye yardımcı olur.

Mekanik Koruma Eklendi

Zırh, darbe ve sıkıştırmaya karşı güçlendirme sağlar. Gerekli koruma hala kablo yoluna ve kurulum koşullarına bağlıdır.

Farklı Katmanlar, Farklı Roller

XLPE elektrik yalıtımı sağlar, çelik tel zırh mekanik güçlendirme sağlar ve PVC kılıf düzeneği kaplar. Zırh, kabloyu yangına-dayanıklı veya su geçirmez yapmaz.

Kurulum İçin Tasarlandı

Kablo rakorları, zırh bağlama ve taşıma gereklilikleri kurulum tasarımının bir parçasıdır. Çekme sınırları ve bükme gereksinimleri seçilen kablo boyutuna bağlıdır.

02 Standartlar ve Çalışma Özellikleri

IEC 60502-1

Kablo tasarım standardı.

IEC 60228

İletken standardı.

−15 ila +90 derece

İletken çalışma sıcaklığı

0 derece

Minimum döşeme sıcaklığı

105 derece

Acil durum çalışma sıcaklığı

250 derece / 5 sn

Kısa-devre sıcaklığı

03 Yapısal Özellikler

Çekirdekler ve CSA (mm²)

Aktif iletken Ø (mm)

Toprak iletkeni Ø (mm)

Aktif yalıtım (mm)

Toprak yalıtımı (mm)

Zırh teli Ø (mm)

Dış kılıf (mm)

Yaklaşık. kablo çapı (mm)

Maks. kablo çapı (mm)

Yaklaşık. ağırlık (kg/km)

3x2.5+2x2.5

2.04

0.7

0.8

1.8

17.7

19.7

592

3x4+2x2.5

2.56

2.04

0.7

1.25

1.8

19.5

21.5

793

3x6+2x4

3.09

2.56

0.7

1.25

1.8

20.9

22.9

879

3x10+2x6

4.0

3.09

0.7

1.25

1.8

23.0

25.0

1193

3x16+2x10

5.0

4.0

0.7

1.6

1.8

26.3

28.3

1691

3x25+2x16

6.1

5.0

0.9

0.7

1.6

1.8

29.8

31.9

2290

3x35+2x16

7.2

5.0

0.9

0.7

1.6

1.8

31.8

34.0

2669

3x50+2x25

8.4

6.1

1.0

0.9

1.6

2.0

36.0

38.5

3469

3x70+2x 35

10.0

7.2

1.1

0.9

2.0

2.1

42.2

45.1

4881

3x95+2x50

12.0

8.4

1.1

1.0

2.0

2.3

47.4

50.7

6219

3x120+2x70

13.0

10.0

1.2

1.1

2.5

53.0

56.7

8167

3x150+2x70

14.9

10.0

1.4

1.1

2.5

2.6

57.3

61.3

9402

3x185+2x95

16.5

12.0

1.6

1.1

2.5

2.8

63.0

67.4

11476

3x240+2x120

18.4

13.0

1.7

1.2

2.5

3.0

68.6

73.4

14128

3x300+2x150

21.0

14.9

1.8

1.4

2.5

3.2

76.1

81.4

17218

3x400+2x185

23.8

16.5

2.0

1.6

3.15

3.5

85.8

91.9

22374

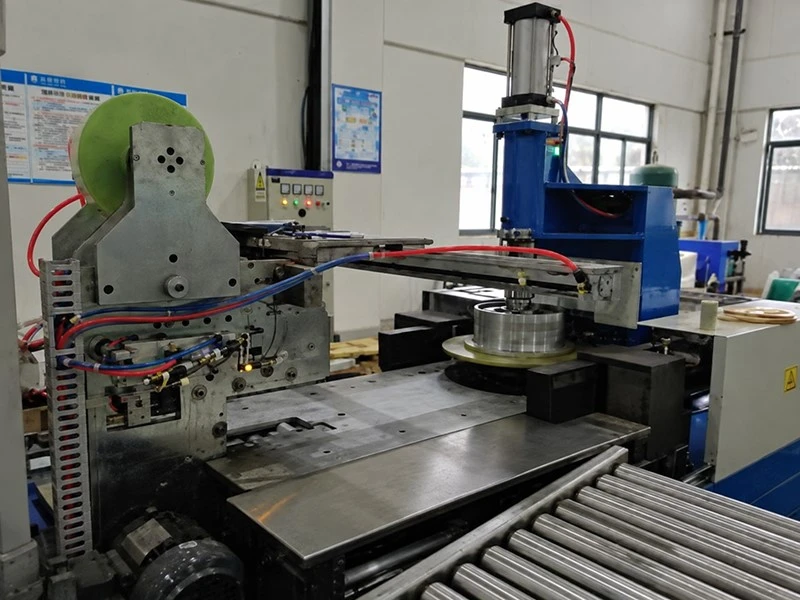

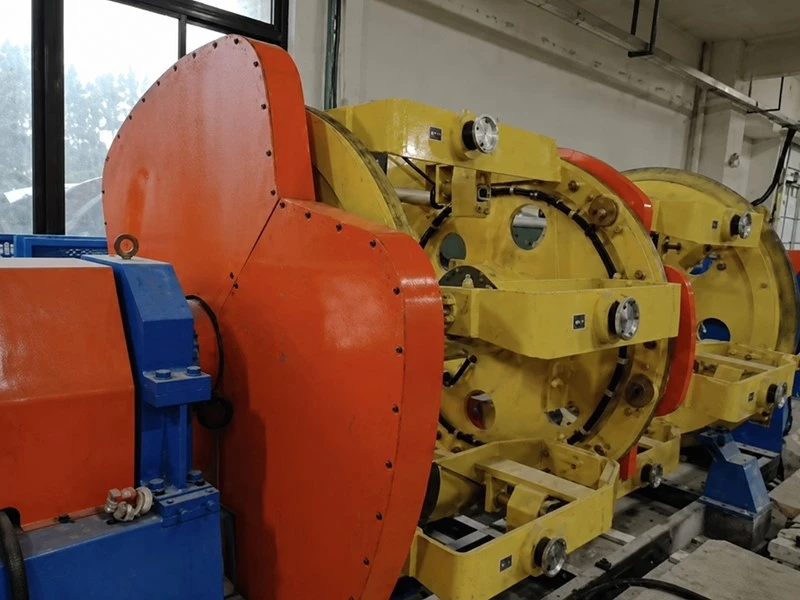

04 Profesyonel Kablo İmalatı

Koordineli üretim süreçleri tutarlı iletken oluşumunu, kablo montajını ve sonlandırmayı destekler. Malzeme seçimi ve üretim planlaması, gerekli kablo yapısı ve sipariş spesifikasyonlarına göre yapılır.

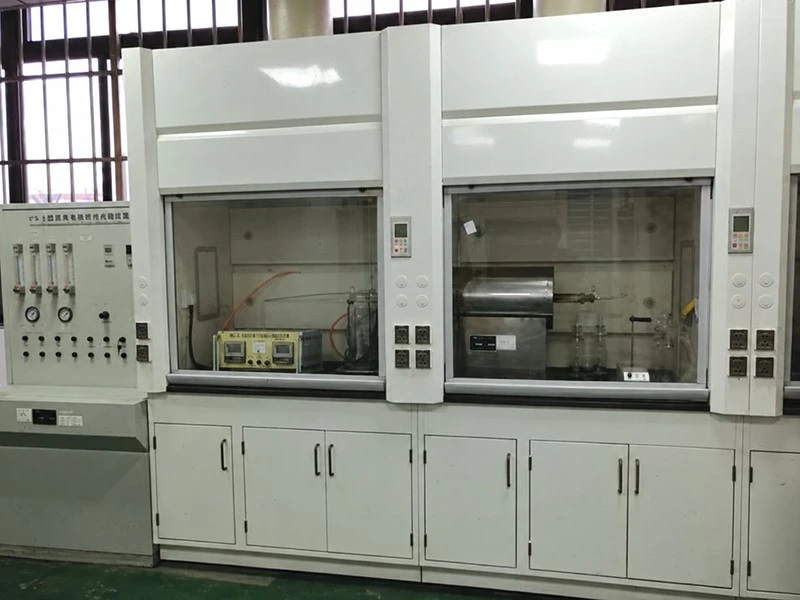

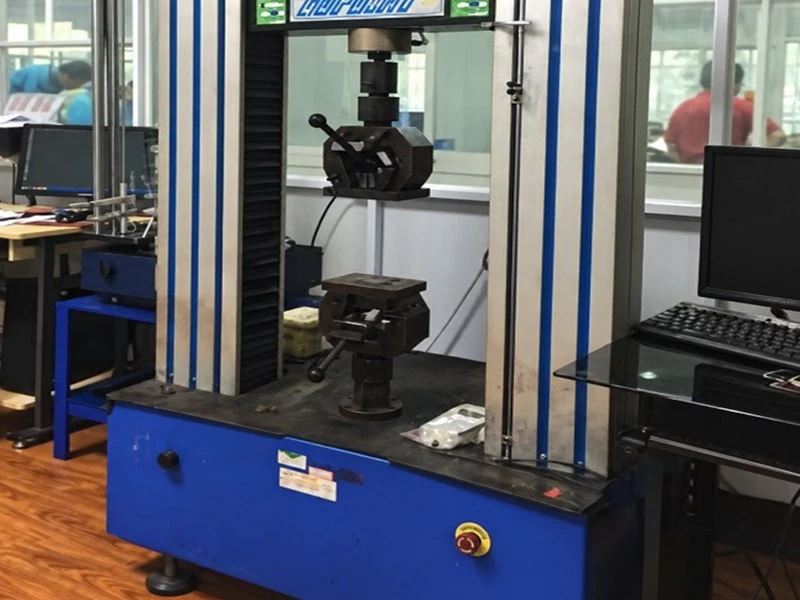

05 Kalite Kontrol

Üretim ve laboratuvar inceleme yetenekleri, malzeme değerlendirmesini ve bitmiş{0}}kablo kalite kontrolünü destekler.

06 Paketleme & Proje Teslimi

Uzunluğu Planlayın. Teslimatı Basitleştirin.

Tambur uzunlukları ve paketleme gereksinimleri kablo programı, taşıma ekipmanı ve teslimat planı çerçevesinde tartışılabilir.

Talebinize gerekli boyutu, toplam uzunluğu, tercih edilen tambur uzunluğunu ve varış yerini ekleyin.

07 Kurulumunuz İçin Belirleyin

Elektrik Gereksinimleri

Boyut seçimini desteklemek için sistem voltajını, yükü ve kablo uzunluğunu paylaşın.

Kablo Güzergahı

Zırhlı yapı için döşeme yöntemini ve mekanik koruma gerekliliklerini belirtin.

Saha Koşulları

Kablo programınızla ortam koşullarını ve kurulum kısıtlamalarını sağlayın.

SINELINK / AC GÜÇ KABLOLARI

Kablolu Yayın Programınızı Bize Getirin.

Projeniz için boyutlandırılmış ve paketlenmiş beş{0}}damarlı bakır kablo.

Kablo Teklifi İsteyin →
