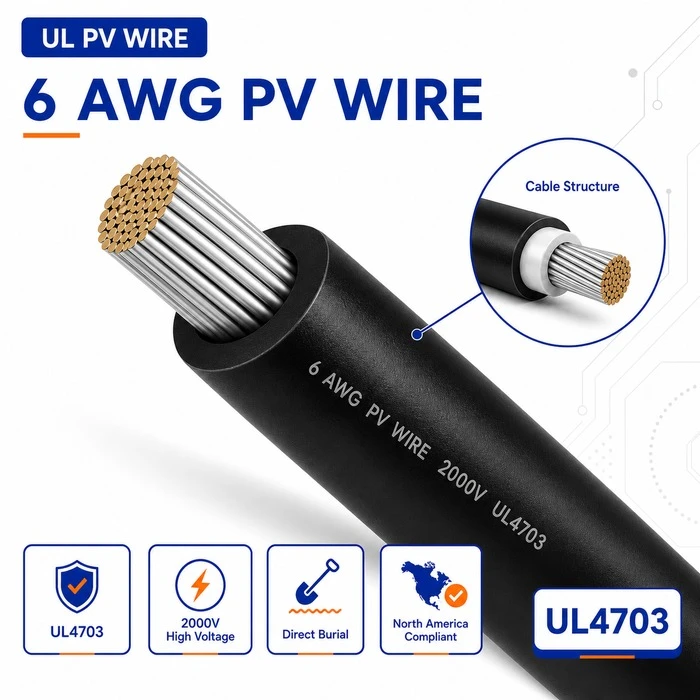

Ürüne Genel Bakış

6 AWG PV Teli, UL 4703 ürün grubundaki ağır-akım iletkenidir; fotovoltaik kablolamanın dizi-düzey iletkenlerden ciddi toplama ve besleyici görevine geçtiği noktadır. Serbest havada 75A civarında bir kapasiteye sahip olan 6 AWG, voltaj düşüşünün ve termal performansın kritik tasarım faktörleri olduğu büyük ticari dizilerde, uzun-uzun mesafeli ev çalışmalarında ve enerji depolama devrelerinde görülen DC yükünün üstesinden gelir.

Bir PV sisteminin her yerinde kullanılan tel değildir. Sistemin yoğunlaştırılmış gücü taşıdığı yerde kullanılan kablodur: birleştirici çıkışlar, invertör girişleri, uzun besleyici çalışmaları ve akü depolama ana devreleri. Kuzey Amerika projelerinde, 6 AWG genellikle kurulumun belirli bölümleri için kablo tasarımı THWN-2'ye veya tepsi kablosuna geçmeden önce çatı üstü PV kablo boyutunun üst ucunu işaretler.

Özellikler

Parametre	Şartname
Tel Ölçer	6 AWG
İletken	Bükülü kalaylı bakır
Gerilim Değeri	600V/1000V/2000VDC
Yalıtım	Çapraz{0}bağlı polietilen (XLPE)
Sıcaklık Değeri	90 derece ıslak, 150 derece kuru
Güneş Işığı Direnci	Güneş ışığına dayanıklı (dış mekana uygun)
Genişlik (90 derece)	~75A (serbest hava, tek iletken)
Ceket	Tek-katmanlı XLPE yalıtım/ceket
İlan	UL 4703
NEC Kullanımı	PV çıkış devreleri, birleştirici çıkışlar, depolama DC devreleri
Renk	Siyah, kırmızı veya özel

Temel Kullanımlar

Birleştirici Kutu Çıkışları

Birden fazla dizi bir birleştiricide birleştiğinde, giden devre tüm bu dizilerin birleşik akımını taşır. 6 AWG kablosunun kendine geldiği yer burasıdır. Daha yüksek akımı yeterli termal marjla yönetir ve invertöre veya DC bağlantı kesmeye giden yol boyunca voltaj düşüşünü kontrol altında tutar.

Uzun-Mesafeli Besleyici Koşuları

Zemine monte edilmiş büyük sistemlerde veya uzak ekipman odalarına sahip binalarda, dizi alanından invertöre giden DC 80, 100 veya 150 feet uzayabilir. Bu mesafelerde daha hafif kablo, . 6 AWG direncinde ölçülebilir enerji harcar ve bu kaybı azaltır ve sistem verimini korur.

Pil Depolama Ana Devreleri

Pil enerji depolama sistemleri genellikle bir PV dizi devresinden çok daha yüksek sürekli akım taşır. 6 AWG kablosu, hem kapasitenin hem de sıcaklık değerinin önemli olduğu pil rafları, DC veri yolları, hibrit invertörler ve şarj kontrolörleri arasındaki DC ana devrelerine hizmet eder.

Uygulama Senaryoları

Ticari Çatı ve Endüstriyel PV

Büyük ticari çatılar ve endüstriyel güneş enerjisi tesisleri, çıkış devrelerinde 6 AWG kabloyu haklı çıkarmaya yetecek kadar DC akımı üretir. Diziler birleştirici kutularda konsolidasyondan sonra 6 AWG, birleşik akımı invertör girişlerine veya DC dağıtım ekipmanına taşır, böylece kapasite, voltaj düşüşü ve kurulum pratikliği dengelenir.

Yere Monte-Güneş Enerjisi Çiftlikleri

Yardımcı-tarzda yere-montajlı projelerde, 6 AWG kablo, saha birleştiricileri ve invertör pedleri arasındaki toplama işlemlerini yönetir. Sağlam iletken boyutu, uzun boru çekimlerine, dış mekan hendek yönlendirmesine ve saha kurulumunun fiziksel taleplerine dayanırken, bu toplama devrelerinin ihtiyaç duyduğu kapasiteyi de sağlar.

Akü Depolama ve Hibrit Sistemler

Solar-artı-depolama sistemleri, belirli DC devreleri üzerinde, saf bir PV dize dizisi. 6 AWG telinden daha ağır akım talepleri oluşturur; hibrit invertörlerin akü tarafına, akü modülleri ile ana baralar arasındaki DC bağlantısına ve sürekli akımın uzun süre yüksek kalabileceği şarj/deşarj devrelerine hizmet eder.

Yüksek-Verimli Sistemlerde Uzun Sayıda Koşular

Bazı konut ve hafif ticari sistemler, invertörü ve ana servis ekipmanını diziden uzağa kurar. Ana çalışma uzunluğunun önemli olduğu ve çıkış akımının yükseldiği durumlarda 6 AWG, malzeme yükseltmesini haklı çıkaracak kadar voltaj düşüşünü azaltır.

Seçim Kılavuzu

Devre açıkça dizi-düzeyinde görevin ötesinde olduğunda 6 AWG PV Kablosu kullanın. Aşağıdaki durumlarda doğru seçimdir:

Birleştirici çıkış akımı pratik 8 AWG aralığını aşıyor
Besleyici mesafesi 8 AWG voltaj düşüşünü endişelendirecek kadar uzun
Devre, pil depolama ana DC döngüsünün bir parçasıdır
Kurulum ticari, endüstriyel veya dağıtılmış hizmet ölçeğindedir

Rutin konut dizi kablolaması için 10 AWG veya 8 AWG genellikle yeterlidir. Merkezi mimarideki çok yüksek-akımlı ana hatlar için, sistem tasarımına bağlı olarak kablo boyutunun 6 AWG'nin ötesine geçerek daha büyük besleyici iletkenlerine taşınması gerekebilir.

Nakliye ve Lojistik

6 AWG PV Teli, sipariş hacmine bağlı olarak ağır-iş makaraları veya ahşap makaralar üzerinde sağlanır. Standart uzunluklar 500 ft ve 1000 ft'tir ve proje çalışmaları için özel kesim mevcuttur. İletken ağırlığı nedeniyle, daha büyük siparişler daha güvenli taşıma için genellikle paletler üzerinde gönderilir. Distribütörler ve OEM müşterileri için ihracat paketleme, özel-etiket baskısı ve özel makara markalama seçenekleri mevcuttur.
