Ürüne Genel Bakış

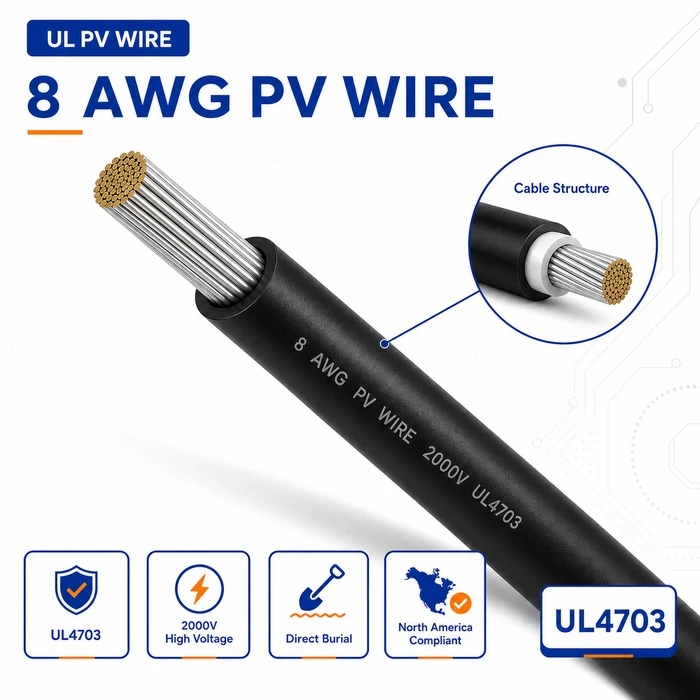

8 AWG PV Kablosu, bir güneş enerjisi projesinin daha fazla akım kapasitesine veya daha uzun bir DC home run'a ihtiyaç duyduğu durumlarda konut standardından ilk adımdır. UL 4703 kapsamında listelenmiştir ve 10 AWG'den kabaca %50 daha fazla kapasite sağlar; bu, daha yüksek-çıkış dizisi yapılandırmalarını, daha uzun çatı--inverter mesafelerini{- ve 10 AWG'yi konforlu çalışma aralığının ötesine iten türden kanal dolum durumlarını idare etmeye yetecek kadardır.

Konut sınıfı-kablolama ile ticari DC toplamada kullanılan daha ağır iletkenler arasındaki geçiş noktasında yer alır. Kurulumcular için, 10 AWG'nin yeterli olmadığı ancak 6 AWG'nin fazla olacağı durumlarda çektikleri kablodur.

Özellikler

Parametre	Şartname
Tel Ölçer	8 AWG
İletken	Bükülü kalaylı bakır
Gerilim Değeri	600V/1000V/2000VDC
Yalıtım	Çapraz{0}bağlı polietilen
Sıcaklık Değeri	90 derece ıslak, 150 derece kuru
Güneş Işığı Direnci	Güneş ışığına dayanıklı
Genişlik (90 derece)	~55A
Ceket	Tek-katmanlı XLPE yalıtımı
İlan	UL 4703
NEC Kullanımı	PV kaynak devreleri, PV çıkış devreleri
Renk	Siyah, kırmızı veya özel

Temel Kullanımlar

Daha Yüksek-Akımlı Dizi Devreleri

Panel watt değeri ve dizi akımı artmaya devam ettikçe, bazı konut ve ticari dizi konfigürasyonları, NEC 690.8 düzeltmesinden sonra 10 AWG'nin yeterli marj sağladığı noktayı geçiyor. 8 AWG, çok daha ağır olan 6 AWG iletkene geçiş gerektirmeden bu artışı absorbe ediyor.

Uzatılmış DC Home Run'ları

Çatı katındaki diziden invertöre veya ana DC bağlantı kesme noktasına kadar olan ev akışı, genellikle bir konut veya küçük ticari sistemdeki en uzun tek kablo yoludur. Bu mesafe, kabul edilebilir voltaj düşüşü dahilinde 10 AWG'nin kaldırabileceği sınırın ötesine geçtiğinde, 8 AWG, kayıpları kontrol altında tutmak için gereken daha düşük direnci sağlar.

Boru Doldurma ve Değer Azaltma Durumları

Birden fazla PV devresi bir kablo kanalını paylaştığında, NEC değer kaybı faktörleri her bir iletkenin izin verilen akım kapasitesini azaltır. 8 AWG, bu durumlarda kurulumculara daha fazla boşluk sağlar ve güç kaybı uygulandıktan sonra bile kod-uyumlu kapasiteyi korur.

Uygulama Senaryoları

Daha Büyük Konut Sistemleri (10–20 kW)

EV şarjı, ısı pompasının benimsenmesi ve pil depolama nedeniyle konut sistemi boyutları büyüdükçe, dizi akımı ve toplam DC çıkışı da buna göre artar. 8 AWG kablosu, bu daha büyük konut dizilerinin daha yüksek akımını yönetir ve daha büyük sistemlerin sıklıkla ihtiyaç duyduğu daha uzun ev çalışmalarında daha iyi voltaj düşüşü performansı sağlar.

Ticari Çatı Dize Kablolaması

Ticari çatılarda, farklı modül seçimi ve dizi boyutu nedeniyle dizi akımı konut normlarından daha yüksek çalışabilir. 8 AWG teli, bu sistemlerde dizi-düzeyi iletken olarak görev yapar ve ticari-sınıf dizi yapılandırmaları için gereken hacmi sağlarken çatı üstü kurulum ekipleri için yönetilebilir kalır.

Yere Monte-Dizi Kablolaması

Diziden birleştiriciye veya invertör pedine olan mesafenin önemli olduğu yere-monteli sistemlerde, 8 AWG kablo, hat boyunca voltaj düşüşünü azaltır. Küçük ve orta ölçekli yere monteli projelerdeki dizi-düzey ve kısa koleksiyon-seviye devreleri için yaygın olarak kullanılır.

Çok-Devreli Boru Çalışmaları

Proje tasarımı, merkezi elektrik odalarına sahip ticari binalarda yaygın olan ortak kablo kanalı üzerinden birden fazla PV devresini yönlendirdiğinde, 8 AWG, 6 AWG'ye kadar aşırı boyutlandırma olmadan NEC kablo kanalı dolgusu azaltma gereksinimlerini karşılamak için gereken ekstra kapasite marjını sağlar.

Seçim Kılavuzu

10 AWG'nin kapasite, voltaj düşüşü veya boru değer kaybı marjı açısından yetersiz kaldığı durumlarda 8 AWG PV Kablosunu seçin. Yaygın tetikleyiciler şunları içerir:

Dizi akımı NEC 690.8 düzeltme faktöründen sonra 30A'yı aşıyor
Evden çalışma mesafesi 10 AWG ile voltaj düşüşü endişesi yaratıyor
Birden fazla devre, kablo kanalını paylaşır ve güç kaybı, 10 AWG ampasitesini gerekli seviyelerin altına düşürür
Sistem tasarımında yükseltilmiş dizi akımına sahip daha yüksek-çıkış modülleri kullanılır

Devre daha fazla kapasite, yoğun toplama hatları, çok uzun mesafeler veya yüksek-akım birleştirici çıkışları gerektiriyorsa bir sonraki adım 6 AWG'dir.
